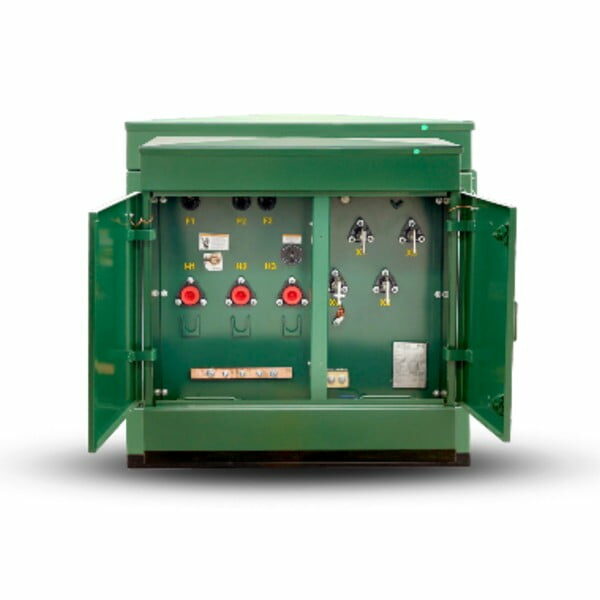

Transformador Pedestal Trifásico

Generalidades
Diseñado para operar a la intemperie, cuenta con bobinas de aluminio o cobre, su característica es sinónimo de eficiencia en el servicio continuo de la energía eléctrica; además de su protección, brinda gran estética ambiental.
Características generales:
  • Alta tensión
  • Devanados de cobre
  • Cambiador de 7 posiciones
  • Alimentación radial
  • Frente vivo
  • Bushing wells+ insertos
  • Boquillas integrales
  • Boquillas de Porcelana
  • Baja tensión
  • Devanados de cobre.
  • Boquillas epóxicas de 2 piezas con espadas hasta 12 barrenos.
  • Boquillas epóxicas de 1 pieza con espadas hasta 12 barrenos
  • Frecuencia: 50 Hz
  • Elevación de temperatura: 55°C, 55/65°C
  • Tipo de enfriamiento: KNAN
  • Líquido aislante: Aceite vegetal (VG-100 o FR3)
  • Impedancia por requerimiento especial de cliente ±7.5%
  • Altitud: 4,500 MSNM
  • Seccionador de 2 posiciones
  • Fusibles de expulsión Bay-O-Net + fusible limitador de corriente
  • Apartarrayos internos
  • Tanque y gabinete de acero inoxidable grado 409
  • Tanque y gabinete de acero inoxidable grado 304
  • Mirilla infrarroja
  • Sistema de pintura en polvo & acabado con pintura líquida del color requerido por el cliente
  • Certificación de zona S

FICHA TÉCNICA

ALTA TENSIÓNDEVANADOS DE COBRE CAMBIADOR DE 7 POSICIONES ALIMENTACIÓN RADIAL FRENTE VIVO BUSHING WELLS+ INSERTOS BOQUILLAS INTEGRALES BOQUILLAS DE PORCELANA
BAJA TENSIÓNDEVANADOS DE COBRE. BOQUILLAS EPÓXICAS DE 2 PIEZAS CON ESPADAS HASTA 12 BARRENOS. BOQUILLAS EPÓXICAS DE 1 PIEZA CON ESPADAS HASTA 12 BARRENOS
FRECUENCIA50 HZ
ELEVACIÓN DE TEMPERATURA55°C, 55/65°C
TIPO DE ENFRIAMIENTOKNAN
LÍQUIDO AISLANTEACEITE VEGETAL (VG100 O FR3)
IMPEDANCIAPOR REQUERIMIENTO ESPECIAL DE CLIENTE ±7.5%
ALTITUD4,500 MSNM
SECCIONADOR DE2 POSICIONES
FUSIBLES DE EXPULSIÓNBAYONET + FUSIBLE LIMITADOR DE CORRIENTE
CARACTERÍSTICASAPARTARRAYOS INTERNOS TANQUE Y GABINETE DE ACERO INOXIDABLE GRADO 409 TANQUE Y GABINETE DE ACERO INOXIDABLE GRADO 304 MIRILLA INFRARROJA SISTEMA DE PINTURA EN POLVO & ACABADO CON PINTURA LÍQUIDA DEL COLOR REQUERIDO POR EL CLIENTE CERTIFICACIÓN DE ZONA SÍSMICA IBC PANTALLA ELECTROSTÁTICA
